LEDは今、新たな活躍のステージへ。高輝度、省電力、長寿命などの特性を持ち、21世紀の光源として脚光を浴び続けるLED。東和工業では、このLEDのメリットを最大限に活かし産業、医療・研究、建築など、さまざまなフィールドで利活用いただけるライン照明モジュールを開発いたしました。未来の光をさらに進化させる画期的製品「PX」シリーズの実力を、ぜひあなたの目でお確かめください。

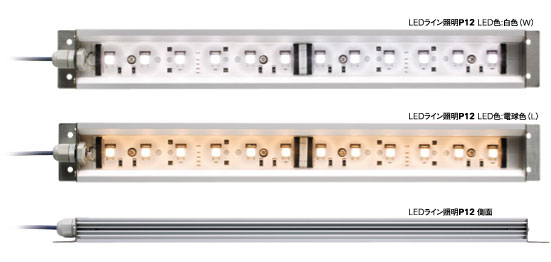

LEDライン照明［PX］シリーズ。連結するLEDの個数により「P3」「P6」「P12」「P18」「P24」などをラインナップ。なお、記載写真は「P12」を用いています。※特許出願中

■多彩なフィールドで実力を発揮する「PX」シリーズ
「産業」用途
たとえば、製造ラインでの「目視検査用」光源に。
LEDならではの明るさが検査効率を高めるとともに、
ランニングコスト、メンテナンスコストの削減を実現します。

「医療・研究」用途
電磁波ゼロの「PX」シリーズは、医療や研究分野にも対応。たとえばCCDカメラと同期させ検査用光源として用いるなど、多彩な用途にカスタマイズしご活用いただけます。光学系を含めてカスタム化のご相談に応じております。

「建築」用途
メンテナンスに手間のかかる高所に設置された間接照明、大型看板サインの光源、自然エネルギー（風力・太陽光発電など）を利用した屋外照明など、無限の可能性を秘めています。
■主な特長
・ 入力電圧は、DC12VとDC24Vの2種類から選択可能
・ FFCコネクターの連結により、最大3mまで連結可能
・ 電源仕様を定電圧駆動および定電流駆動から選択可能
・ 用途に応じて、カスタマイズ対応も可能
・ LED色は、白色タイプと電球色タイプを用意
・ アルミコア基板を用いることにより熱抵抗が下がり、基板単体での応用が容易
・

コンパクト（基板：180 x 30 x1.2mm）ながら、抜群の明るさ（光束：240lm）
・ 別途、基板を用意する必要なくドライバー1本で取り付け可能
・ 電磁波ゼロ

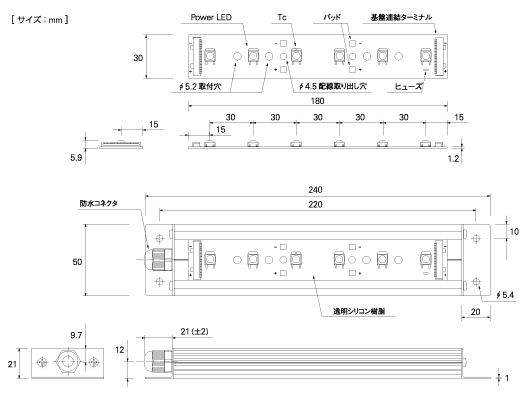

■外形寸法［P6］
■仕様［P6］
P6-12V（入力電圧12V）
LED SMD type Power LED
LED色 白色（W）、電球色（L）
LEDの指向角 70deg.
基板重量 20g
基板サイズ 縦30mm x 横180mm x 高さ1.2mm
基板材質 アルミニウム　
動作温度 -20 ℃≦Tc≦+55 ℃
保存温度 -40℃〜+100℃
ジャンクション温度関連測定ポイント Tc
入力電圧 12VDC
入力電流 500mA （＊1）
消費電力 約6Watts
定格寿命 （照度50%が半減期） 40,000時間
型番 P6-12-CV-W（P6-DC12V-定電圧−白色）
P6-12-CC-Ｗ（P6-DC12V-定電流−白色）
P6-12-CV-L （P6-DC12V-定電圧−電球色）
P6-12-CC-L （P6-DC12V-定電流−電球色）
（注）P：Power LED 1W タイプ
＊1：Tcの測定温度により±10%程度変化します。

P6-24V（入力電圧24V）
LED SMD type Power LED
LED色 白色（W）、電球色（L）
LEDの指向角 70deg.
基板重量 20g
基板サイズ 縦30mm x 横180mm x 高さ1.2mm
基板材質 アルミニウム　
動作温度 -20 ℃≦Tc≦+55 ℃
保存温度 -40℃〜+100℃
ジャンクション温度関連測定ポイント Tc
入力電圧 24VDC
入力電流 260mA （＊1）
消費電力 約6Watts
定格寿命 （照度50%が半減期） 40,000時間
型番 P6-24-CV-W（P6-DC24V-定電圧−白色）
P6-24-CC-W（P6-DC24V-定電流−白色）
P6-24-CV-L（P6-DC24V-定電圧−電球色）
P6-24-CC-L（P6-DC24V-定電流−電球色）
（注）P：Power LED 1W タイプ
＊1：Tcの測定温度により±10%程度変化します。

■LEDの保護機構

・ヒューズが基板に内蔵されており、誤ってAC100Vを入力してもLEDを保護します。
・ツェナダイオードが各LEDに割当てられており、静電気・サージ電流からLEDを保護します。

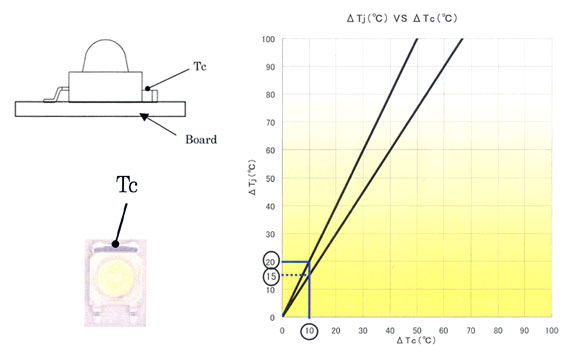

■ジャンクション温度（Tj）の関係測定部位（Tc）及び相関関係
＊想定される雰囲気温度においてジャンクション温度の予測・放熱対策を行う事によりLEDの長寿命化を可能とします。

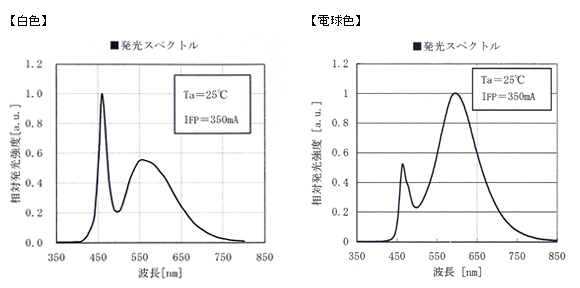

■波長特性

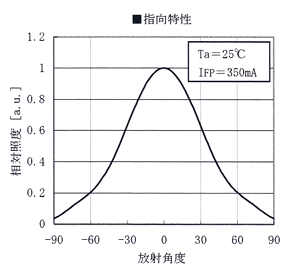

■指向特性
Ta=周囲温度
IFP=電流値
■モジュール
用途に応じたカスタマイズのご相談も承ります。下記まで、お気軽にお問い合わせください。
東和工業株式会社　〒770-0942 徳島市昭和町4丁目12　 TEL 088-622-9151 FAX 088-652-8051
